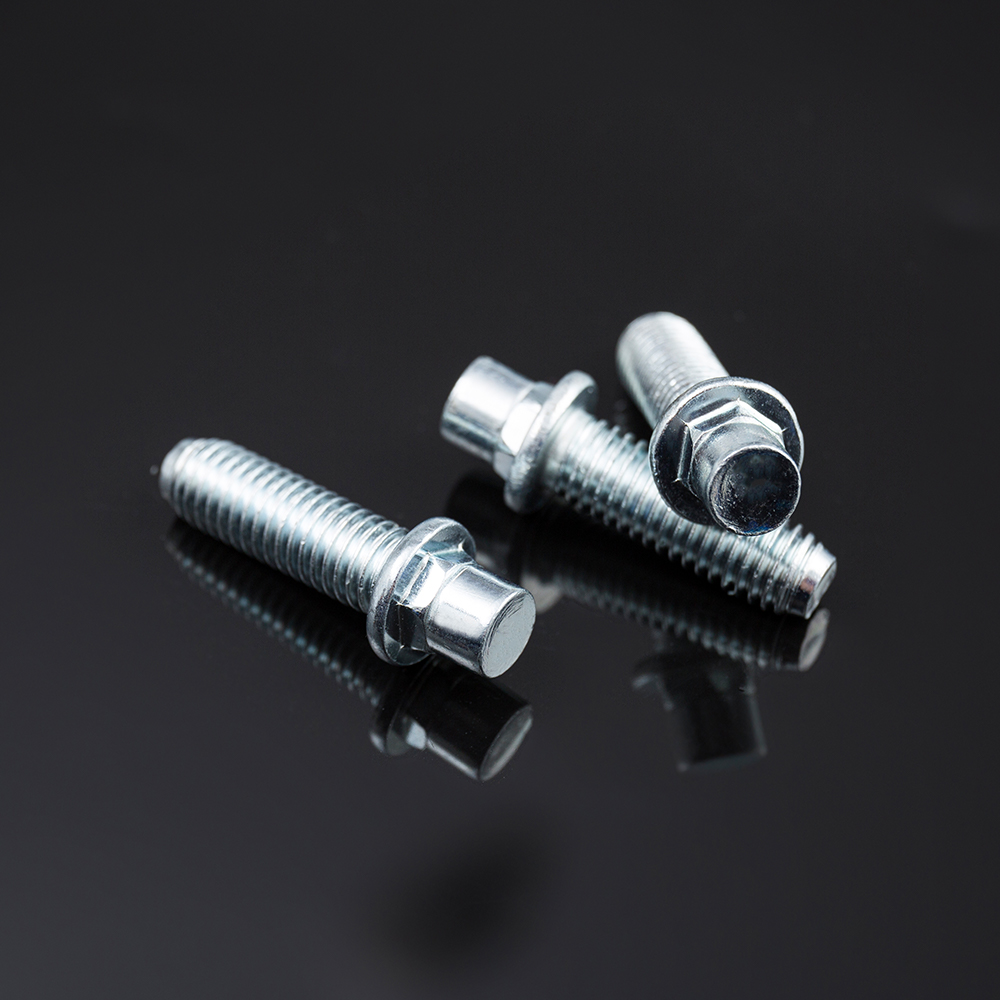

تولیدکنندگان پیچ غیراستاندارد سفارشی

تبدیل سیستماتیک مفاهیم پیچ سفارشی به نقشه های مهندسی قابل ساخت: مدل مثلث تابع-فرآیند-هزینه

سفارشی پیچ غیر استاندارد توسعه با "نیازهای طرح" مشتری آغاز می شود - اغلب یک نقاشی خشن، توصیف شفاهی، یا بخش نمونه. چالش این است که به طور سیستماتیک این را به یک نقشه مهندسی و مشخصات تولید کاملاً تعریف شده ترجمه کنیم که قابل ساخت، بازرسی و مقرون به صرفه باشد. را مثلث تابع-فرآیند-هزینه یک چارچوب اثبات شده است که سه حوزه وابسته به هم را ادغام می کند: الزامات عملکرد عملکردی، قابلیت های فرآیند تولید، و محدودیت های هزینه. این مقاله گردش کار سیستماتیک و معیارهای تصمیم گیری برای به کارگیری این مدل در توسعه پیچ سفارشی را تشریح می کند.

1. مدل مثلث: اجزای اصلی و تعاملات

جدول زیر سه ستون مدل، عناصر اصلی آنها و تعاملات کلیدی که تحول طراحی به تولید را هدایت می کند، تعریف می کند.

توسعه موفقیت آمیز پیچ سفارشی نیازمند بهینه سازی تکراری در این سه ستون است. طرحی که عملکرد را به حداکثر می‌رساند ممکن است غیرقابل پردازش یا غیراقتصادی باشد. یک راه حل کم هزینه ممکن است نیازهای عملکرد را برآورده نکند. مدل مثلث یک رویکرد ساختار یافته برای قابل مشاهده و توجیه کردن مبادلات ارائه می دهد.

2. گردش کار توسعه سیستماتیک

تبدیل از طرح مشتری به مشخصات آماده برای تولید، از یک فرآیند ساختاریافته و فازی پیروی می کند. مراحل کلیدی در زیر به تفصیل آمده است.

• فاز 1 - تعریف عملکردی: برنامه مشتری را به الزامات مهندسی قابل سنجش تبدیل کنید. بارهای بحرانی، قرار گرفتن در معرض محیط، دمای سرویس و شرایط رابط جفت را شناسایی کنید. این مرحله "حداقل عملکرد مورد نیاز" را ایجاد می کند.
• مرحله 2 - پیش انتخاب مواد و فرآیند: بر اساس الزامات عملکردی، درجات مواد نامزد (مانند 35 CrMo برای استحکام بالا، 304 برای مقاومت در برابر خوردگی) و یک مسیر تولید اولیه (مانند، سمت سرد برای حجم بالا، CNC برای اشکال پیچیده با حجم کم) پیشنهاد کنید.
• فاز 3 - امکان سنجی و تحلیل تحمل: تأیید کنید که هندسه پیشنهادی را می توان با استفاده از فرآیند انتخابی در تلورانس های مورد نیاز تولید کرد. این شامل ارزیابی زوایای پیش نویس، برش های زیرین، فاصله قالب نورد نخ، و پتانسیل اعوجاج عملیات حرارتی است.
• فاز 4 - مدل سازی هزینه و سرمایه گذاری ابزار: هزینه های ابزار، زمان چرخه هر قطعه، نرخ ضایعات و هزینه های بازرسی را برآورد کنید. MOQ مورد نیاز برای دستیابی به قیمت واحد هدف را تعیین کنید و گزینه های قیمت گذاری سطحی را به مشتری ارائه دهید.
• فاز 5 - ترسیم و نهایی سازی مشخصات: نقشه مهندسی نهایی را با تمام ابعاد بحرانی، تلورانس ها، فراخوان مواد، مشخصات عملیات حرارتی، الزامات پوشش و معیارهای بازرسی صادر کنید. شامل یک الگوی گزارش بعدی برای اعتبار سنجی تولید.

3. ماتریس تصمیم برای انتخاب فرآیند

انتخاب فرآیند تولید بهینه برای یک پیچ غیر استاندارد اغلب حیاتی ترین تصمیم در جریان کار توسعه است. ماتریس تصمیم گیری زیر یک رویکرد ساختاریافته بر اساس حجم تولید، پیچیدگی هندسی و تلورانس های مورد نیاز ارائه می دهد.

• هدینگ سرد (حجم بالا، اشکال ساده): ایده آل برای حجم های تولید بالای 50000 قطعه با هندسه سر ساده (هگز، تابه، تخت) و نسبت طول به قطر متوسط. بازده مواد عالی (بیش از 90٪) و زمان چرخه سریع (30-100 قسمت در دقیقه) را به دست می آورد.
• آهنگری داغ (حجم متوسط، قطرهای بزرگ): مناسب برای قطرهای بالاتر از M24 یا اشکال سر پیچیده که به شکل پذیری مواد بالا نیاز دارند. ثبات ابعادی خوبی را ارائه می دهد، اما به سرمایه گذاری ابزار بالاتر و زمان چرخه کندتر نیاز دارد.
• ماشینکاری CNC (حجم کم، ویژگی های پیچیده): مسیر ترجیحی برای حجم های کمتر از 5000 قطعه یا طرح هایی با سوراخ های متقاطع، سرهای غیرعادی یا پروفیل های نخ غیر استاندارد. حداکثر انعطاف هندسی را ارائه می دهد اما هزینه های هر قطعه بالاتر و بازده مواد کمتری را به همراه دارد.
• هیبریدی (عملیات ثانویه CNC هدینگ سرد): مقرون به صرفه ترین رویکرد برای حجم های متوسط (5000-50000 قطعه) که هم به شکل دهی اولیه با حجم بالا و هم به ماشینکاری با دقت محدود نیاز دارد (به عنوان مثال، حفاری سوراخ های متقاطع، چرخش قطرهای خاص).

4. مثال عملی: توسعه پیچ و مهره شانه سفارشی

مشتری را در نظر بگیرید که برای کاربرد در فرآوری مواد غذایی به پیچ شانه ای با سر غیرعادی و سوراخ متقاطع از فولاد ضد زنگ 316 نیاز دارد. استفاده از مدل مثلث:

• عملکرد: به مقاومت در برابر خوردگی (316 SS)، طول شانه دقیق (± 0.05 میلی‌متر) و کلاس نخ M12 6 گرم نیاز دارد.
• فرآیند: سرد کردن سر و شانه امکان پذیر است، اما سوراخ متقاطع به حفاری CNC به عنوان یک عملیات ثانویه نیاز دارد. سر غیر عادی نیاز به یک ابزار عنوان سفارشی دارد.
• هزینه: هزینه ابزار 2500 دلار با MOQ از 10000 قطعه برای دستیابی به قیمت واحد 1.20 دلار برآورد شده است. یک رویکرد فقط CNC با حجم کمتر 8.50 دلار برای هر قطعه در 500 واحد هزینه خواهد داشت.

توصیه نهایی یک فرآیند ترکیبی است: حالت سرد برای هندسه شانه و سر اولیه، به دنبال آن مته کاری متقاطع CNC، با راه‌حل ارائه شده به مشتری با قیمت‌های طبقه‌بندی شده و گزینه‌های زمان سررسید.

5. تولید و چشم انداز کیفیت

اجرای موفقیت آمیز مثلث عملکرد-فرآیند-هزینه نیازمند تخصص عمیق ساخت و کنترل های کیفی دقیق است. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) یک شرکت خانوادگی تحت شرکت SEA Monies Metal Co., Ltd. است که 20 سال تجربه خانوادگی و میراث کیفیت در تولید فلز را به ارث برده است. با تکیه بر ظرفیت تولید قوی Shengzhao Metal و مزایای زنجیره تامین، ما در تحقیق و توسعه، تولید و فروش جهانی محصولات فلزی با کیفیت بالا تخصص داریم. با پایبندی به پیگیری خانواده برای دقت، نگرش کاری سخت و تعهد طولانی مدت، ما محصولات و خدمات پایدار و قابل اعتماد را به مشتریان در سراسر جهان ارائه می دهیم.

با بهره گیری از قابلیت های تحقیق و توسعه و تولید قوی کارخانه، ما در پرچ ها، پیچ ها، مهره ها، واشرها، پین ها، پیچ ها و قطعات سفارشی مختلف غیر استاندارد با استحکام بالا تخصص داریم. محدوده محصولات ما موادی از جمله فولاد ضد زنگ، فولاد آلیاژی، آلیاژ آلومینیوم، مس و آلیاژهای خاص را پوشش می‌دهد و از فرآیندهایی مانند سرد کردن، فورج گرم و ماشین‌کاری CNC استفاده می‌کند. محصولات ما به بیش از 25 کشور صادر می شود و به بیش از 200 مشتری خدمات ارائه می دهد.

Chance & Union متعهد به اتصال یکپارچه "تولید شده در چین" با بازار بین المللی است و به مشتریان جهانی راه حل های اتصال یک مرحله ای از تحقیق و توسعه تا تولید انبوه را از طریق فناوری حرفه ای و کیفیت استثنایی ارائه می دهد. تیم مهندسی ما مدل مثلث را به طور سیستماتیک برای هر پروژه سفارشی اعمال می کند، و اطمینان حاصل می کند که طرح شما به مشخصات آماده تولید با انتظارات هزینه، زمان و کیفیت واضح تبدیل می شود.

6. سوالات متداول (سؤالات متداول)

• Q1: حداقل مقداری که برای یک پیچ غیر استاندارد کاملا سفارشی می پذیرید چقدر است؟
  A: حداقل مقدار سفارش ما (MOQ) بسته به پیچیدگی و مسیر تولید متفاوت است. برای هندسه های سفارشی ساده با استفاده از عنوان سرد، MOQ می تواند تا 5000 قطعه باشد. برای قطعات پیچیده با ماشینکاری CNC، می‌توانیم سفارش‌هایی به اندازه 500 قطعه را بپذیریم. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) امکان سنجی و ارزیابی هزینه را برای نیاز خاص شما فراهم می کند.
• Q2: چگونه اطمینان حاصل می کنید که اولین دسته تولید با نمونه اصلی مشتری مطابقت دارد؟
  پاسخ: فرآیند ما با تجزیه و تحلیل دقیق ابعادی و مواد نمونه آغاز می شود. سپس یک نقشه مهندسی کامل و یک گزارش "بازرسی مقاله اول" (FAI) ایجاد می کنیم که قبل از تولید انبوه برای تایید مشتری ارسال می شود. FAI شامل تمام ابعاد حیاتی، گواهینامه های آزمایش مواد و نتایج سختی است. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) از رویه های ISO 9001 برای تأیید نمونه و انتشار تولید پیروی می کند.
• Q3: آیا می توانید یک پیچ سفارشی ایجاد کنید که ویژگی های درجات استاندارد مختلف را ترکیب کند (به عنوان مثال، درجه استحکام 10.9 با مقاومت در برابر خوردگی فولاد ضد زنگ)؟
  پاسخ: بله - این از طریق جایگزینی مواد حاصل می شود. به عنوان مثال، ما می‌توانیم پیچ‌های سفارشی را از فولاد آلیاژی با استحکام بالا (به عنوان مثال، 42CrMo) بسازیم و از یک پوشش اختصاصی روی آلومینیوم (Dacromet) یا روکش فولاد ضد زنگ برای دستیابی به استحکام بالا و مقاومت در برابر خوردگی استفاده کنیم. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) طیف وسیعی از ترکیبات مواد و پوشش را برای برآوردن نیازهای عملکردی خاص شما ارائه می دهد.

انتخاب تحمل قطر پیچ شانه برای مکان یابی دقیق: h6، h7 یا h8 - متعادل کردن حداقل فاصله و جلوگیری از تشنج

در کاربردهای مکان یابی دقیق، پیچ شانه هم به عنوان بست و هم به عنوان رولپلاک دقیق عمل می کند. قطر شانه در یک سوراخ جفت یا بوش قرار می گیرد و موقعیت شعاعی دقیق و انتقال بار برشی را فراهم می کند. انتخاب درجه تحمل برای قطر شانه - h6، h7 یا h8 در ISO 286 - به طور مستقیم فاصله بین شانه و سوراخ جفت شدن آن را تعیین می کند. فاصله کوچکتر (تناسب محکم تر) دقت موقعیت یابی را بهبود می بخشد، اما خطر تشنج مونتاژ، گاز گرفتگی یا ناراحتی را به دلیل انبساط حرارتی یا ناهماهنگی جزئی افزایش می دهد. تناسب شل تر، مونتاژ را آسان می کند و رشد حرارتی را در خود جای می دهد، اما دقت مکان یابی را قربانی می کند. این مقاله یک چارچوب انتخاب سیستماتیک بر اساس الزامات برنامه و شرایط عملیاتی ارائه می دهد.

1. تعاریف درجه تحمل و ارزش های ترخیص

جدول زیر سه درجه تحمل برای یک شفت (شانه) استوانه‌ای را به ازای ISO 286، با محدوده فاصله مربوط به آنها برای تحمل سوراخ جفت‌گیری معمولی H7 تعریف می‌کند. اندازه پایه برای تصویر 12 میلی متر در نظر گرفته شده است. مقیاس مقادیر با قطر اسمی

توجه: فاصله واقعی به تحمل سوراخ نیز بستگی دارد. برای اکثر کاربردهای مکان یابی دقیق، سوراخ جفت گیری به عنوان H7 مشخص می شود، که یک تناسب فاصله ایجاد می کند که از نزدیک به صفر تا حداکثر مقدار که با درجه تحمل شانه افزایش می یابد، متغیر است.

2. عوامل کلیدی موثر در انتخاب تحمل

انتخاب بین h6، h7 و h8 صرفاً یک موضوع دقیق نیست - باید در زمینه محیط برنامه خاص انجام شود. پارامترهای زیر در فرآیند انتخاب بسیار مهم هستند.

• الزامات دقت موقعیت یابی: اگر از پیچ شانه ای برای قرار دادن دو جزء استفاده می شود که باید هم مرکز را در محدوده مثلاً 0.02 ± میلی متر حفظ کنند، برای به حداقل رساندن بازی شعاعی به یک تناسب h6 نیاز است. برای کاربردهای راهنمایی عمومی که 0.05± میلی متر قابل قبول است، h7 کافی است.
• فرکانس مونتاژ و روش: قطعاتی که به طور مکرر مونتاژ و جدا می شوند، به ویژه در تجهیزاتی که نیاز به تعمیر و نگهداری دارند، از فیت های h8 یا h7 بهره می برند تا خطر تهوع را کاهش دهند و مونتاژ دستی را ساده کنند.
• Thermal Expansion Differential: When the shoulder bolt and the mating component are made of materials with different coefficients of thermal expansion (e.g., steel shoulder in an aluminum housing), an h7 or h8 fit provides the necessary clearance to accommodate differential expansion over the operating temperature range.
• Lubrication and Surface Finish: A well-lubricated, finely finished shoulder surface can tolerate a tighter fit (h6) without seizing. Rough surfaces or dry assembly conditions demand a looser fit (h7 or h8).
• Dynamic vs. Static Loading: For dynamically loaded joints where the shoulder experiences relative motion (e.g., pivot applications), h8 is often selected to allow free rotation. For static, locked locating, h6 is preferred.

3. Selection Decision Matrix

The following decision matrix provides a structured approach for selecting the appropriate tolerance grade based on application criticality and operating environment.

• Select h6 When: (1) Radial positioning tolerance is < ±0.025 mm; (2) Assembly is performed in controlled shop conditions with lubrication; (3) The mating materials have similar thermal expansion coefficients; (4) The joint is static or low-cycle dynamic.
• Select h7 When: (1) Radial positioning tolerance is ±0.025–0.05 mm; (2) Moderate assembly and disassembly frequency is expected; (3) A balance between precision and assembly ease is required; (4) This is the most common choice for general precision locating applications.
• Select h8 When: (1) Radial positioning tolerance is > ±0.05 mm or not critical; (2) Frequent assembly/disassembly is required; (3) The shoulder is subject to thermal expansion from wide temperature swings; (4) The shoulder functions as a pivot or sliding guide with relative motion.

4. Practical Example

Consider a shoulder bolt used as a locating pin for a fixture plate that must be removed daily for cleaning. The plate is aluminum (CTE 23 μm/m°C), and the shoulder bolt is hardened steel (CTE 12 μm/m°C). The operating temperature ranges from 10°C to 40°C. A 12 mm diameter shoulder subjected to a 30°C temperature rise will experience a differential expansion of approximately 30°C × (23-12)×10⁻⁶ × 12 mm = 0.004 mm (4 µm). This differential effectively reduces the clearance. In this case, h6 is acceptable if the fixture is lubricated and carefully handled; h7 is a safer choice if the fixture is handled roughly or in dirty conditions.

5. تولید و چشم انداز کیفیت

Achieving consistent shoulder diameter tolerances at h6 or tighter levels requires precise machining and rigorous inspection. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) یک شرکت خانوادگی تحت شرکت SEA Monies Metal Co., Ltd. است که 20 سال تجربه خانوادگی و میراث کیفیت در تولید فلز را به ارث برده است. با تکیه بر ظرفیت تولید قوی Shengzhao Metal و مزایای زنجیره تامین، ما در تحقیق و توسعه، تولید و فروش جهانی محصولات فلزی با کیفیت بالا تخصص داریم. با پایبندی به پیگیری خانواده برای دقت، نگرش کاری سخت و تعهد طولانی مدت، ما محصولات و خدمات پایدار و قابل اعتماد را به مشتریان در سراسر جهان ارائه می دهیم.

با بهره گیری از قابلیت های تحقیق و توسعه و تولید قوی کارخانه، ما در پرچ ها، پیچ ها، مهره ها، واشرها، پین ها، پیچ ها و قطعات سفارشی مختلف غیر استاندارد با استحکام بالا تخصص داریم. محدوده محصولات ما موادی از جمله فولاد ضد زنگ، فولاد آلیاژی، آلیاژ آلومینیوم، مس و آلیاژهای خاص را پوشش می‌دهد و از فرآیندهایی مانند سرد کردن، فورج گرم و ماشین‌کاری CNC استفاده می‌کند. محصولات ما به بیش از 25 کشور صادر می شود و به بیش از 200 مشتری خدمات ارائه می دهد.

Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For shoulder bolts requiring precise shoulder tolerance control, we provide full inspection reports including CMM measurement data for critical dimensions.

6. سوالات متداول (سؤالات متداول)

• Q1: Can I use a shoulder bolt with an h6 shoulder in an aluminum hole without risking seizure?
  A: Yes, provided the hole is machined to H7, the surfaces are well-lubricated (preferably with anti-seize compound), and the assembly is performed slowly in a controlled environment. However, if the bolt is disassembled and reassembled frequently, h7 is recommended to reduce galling risk. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) can provide custom shoulder bolts with optimized surface finishes and coatings (e.g., electroless nickel) to reduce galling tendency.
• Q2: What is the standard mating hole tolerance for a shoulder bolt specified with an h7 shoulder?
  A: The standard mating hole tolerance for an h7 shoulder is H7, producing a clearance fit that is classified as "close-running" or "precision clearance." This combination is widely used in machine tool fixturing and die sets. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) can supply matched sets of shoulder bolts and bushings or locating plates drilled to H7 to ensure consistent fit.
• Q3: How do I specify the shoulder tolerance if my application has both high precision and high thermal expansion?
  A: In such cases, the shoulder tolerance alone is insufficient—you must consider the hole tolerance and the clearance at the extreme temperatures. For high precision with thermal expansion, the recommended approach is h6 with a hole tolerance of H8, which provides slightly more clearance than a H7 hole while keeping the shoulder tight. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) can assist in calculating the required clearance and selecting the optimal tolerance combination for your specific operating range.
