مهره سر فلنج در مقابل مهره شش گوش استاندارد با واشر: تعیین کمیت تفاوت در توزیع تنش بلبرینگ و مقاومت در برابر جاسازی
تحت پیش بارگذاری بالا، انتخاب بین a مهره سر فلنج و مهره شش گوش استاندارد با واشر تخت به طور قابل توجهی بر عملکرد مفصل تأثیر می گذارد. در حالی که هدف هر دو پیکربندی افزایش سطح باربری و کاهش تنش سطحی است، دادههای تجربی تفاوتهای اساسی را در نحوه توزیع فشار و مقاومت در برابر تعبیه در مواد مفصل نشان میدهند.
1. مقایسه استرس تماس: داده های کمی
جدول زیر دادههای تنش تماسی را برای مهرههای سر فلنج، مهرههای شش گوش ساده و مهرههای شش گوش با واشر نشان میدهد که در شرایط پیشبارگیری یکسان اندازهگیری شدهاند (۷۵٪ بار مقاوم).
| درجه بست | اندازه | پیکربندی | استرس تماسی (ksi) | استرس تماس (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | سر فلنج دار | 36.3 | 250 |
| 10.9 | M16 | سر فلنج دار | 39.9 | 275 |
| 10.9 | M10 | هگز ساده | 52.2 | 360 |
| 10.9 | M16 | هگز ساده | 94.3 | 650 |
| 10.9 | M10 | واشر شش گوش | 27.6 | 190 |
| 10.9 | M16 | واشر شش گوش | 33.4 | 230 |
| 12.9 | M10 | هگز ساده | 63.8 | 440 |
| 12.9 | M22 | هگز ساده | 131 | 900 |
| 12.9 | M10 | واشر شش گوش | 29 | 200 |
| 12.9 | M22 | واشر شش گوش | 50.8 | 350 |
منبع داده: اندازهگیری تنش تماسی از مطالعات طراحی اتصالات پیچدار.
برای یک بست گرید 10.9 M16، مهره سر فلنج تنش تماسی تقریباً 39.9 ksi ایجاد می کند، در مقایسه با 94.3 ksi برای مهره شش گوش ساده - کاهش 57.7%. مهره شش گوش با واشر به 33.4 ksi می رسد که نشان دهنده کاهش 64.6 درصدی نسبت به مهره شش گوش ساده است. برای اتصال دهنده های درجه 12.9 M22 با استحکام بالاتر، مهره شش گوش ساده 131 ksi تولید می کند، در حالی که پیکربندی واشر این میزان را به 50.8 ksi کاهش می دهد که کاهش 61.2 درصدی است.
2. توزیع تنش بلبرینگ: تفاوت نمایه فشار
کاهش حداکثر تنش از واشرهای تخت، اگرچه قابل توجه است، اما به سطحی که تنها بر اساس سطح تماس پیش بینی می شود، نمی رسد. آزمایش بر روی بست های 1/2 اینچ در 80 درصد بار اثبات نشان داد که یک واشر تخت سخت شده فشار اوج را تقریباً 50 درصد کاهش می دهد، در حالی که یک بست سر فلنج توزیع بار را ارائه می دهد که بیشتر به هندسه بست های فردی بستگی دارد.
اندازهگیریهای ناحیه تماس با استفاده از فیلم نشاندهنده فشار نشان دادهاند که سطح تماس زیر سر فلنج میتواند از اساساً تمام وجه تا نوار باریک در OD فلنج یا حلقهای در نزدیکی سوراخ خالی متفاوت باشد. این تغییر به دلیل مخروطی بودن فلنج و سفتی بدنه مهره است. برای مهره های شش گوش با واشر، واشر تخت استاندارد به کاهش تنش کامل پیش بینی شده توسط قطر بیرونی خود دست نمی یابد، زیرا واشر به اندازه کافی ضخیم نیست تا بار را به طور یکنواخت در سطح OD خود توزیع کند. واشرهای ضخیم تر در توزیع بار و کاهش تنش در واشر و اعضای اتصال موثرتر هستند.
3. مقاومت جاسازی: جلوگیری از از دست دادن پیش بارگذاری
Embedment عبارت است از تسلیم یا فشرده شدن موضعی مواد مفصلی در زیر سطح مهره یاتاقان. این یک علت اصلی از دست دادن زودهنگام پیش بار پس از سفت شدن است. هر دو مهره سر فلنج و مهره شش گوش با واشر با کاهش تنش تماس در سطح یاتاقان، جاسازی را کاهش می دهند.
- مهره سر فلنج: فلنج یکپارچه یک ناحیه یاتاقان بزرگتر را فراهم می کند که فشار را در یک منطقه وسیع تری توزیع می کند. این امر خطر فرورفتن مهره در مواد نرم تری مانند آلومینیوم، ورق فولادی نازک یا سطوح پوشش داده شده را کاهش می دهد. فلنج همچنین از آسیب سطح جلوگیری می کند و خطر کشیده شدن مهره از طریق مواد اتصال را کاهش می دهد.
- مهره شش گوش با واشر سخت شده: یک واشر سخت شده که به درستی مشخص شده باشد، می تواند با جلوگیری از جاسازی و توزیع یکنواخت بار، بار واشر یا اتصال را در مقایسه با عدم واشر 30 تا 50 درصد افزایش دهد. شرایط سطح نامنظم را جبران می کند و اصطکاک در سطح بلبرینگ را کاهش می دهد.
4. ملاحظات عملکرد اضافی
- رابطه گشتاور - کشش: شعاع ناحیه تماس بر گشتاور مورد نیاز برای ایجاد یک پیش بار معین تأثیر می گذارد. هنگامی که تماس در قطر بیرونی فلنج رخ می دهد، گشتاور مقاومت بالاتر است و برای همان گشتاور ورودی، کشش پیچ کمتری ایجاد می شود. آزمایشها نشان دادهاند که تفاوت بین تماس قطر داخلی و قطر خارجی میتواند تنش را 10 تا 15 درصد کاهش دهد.

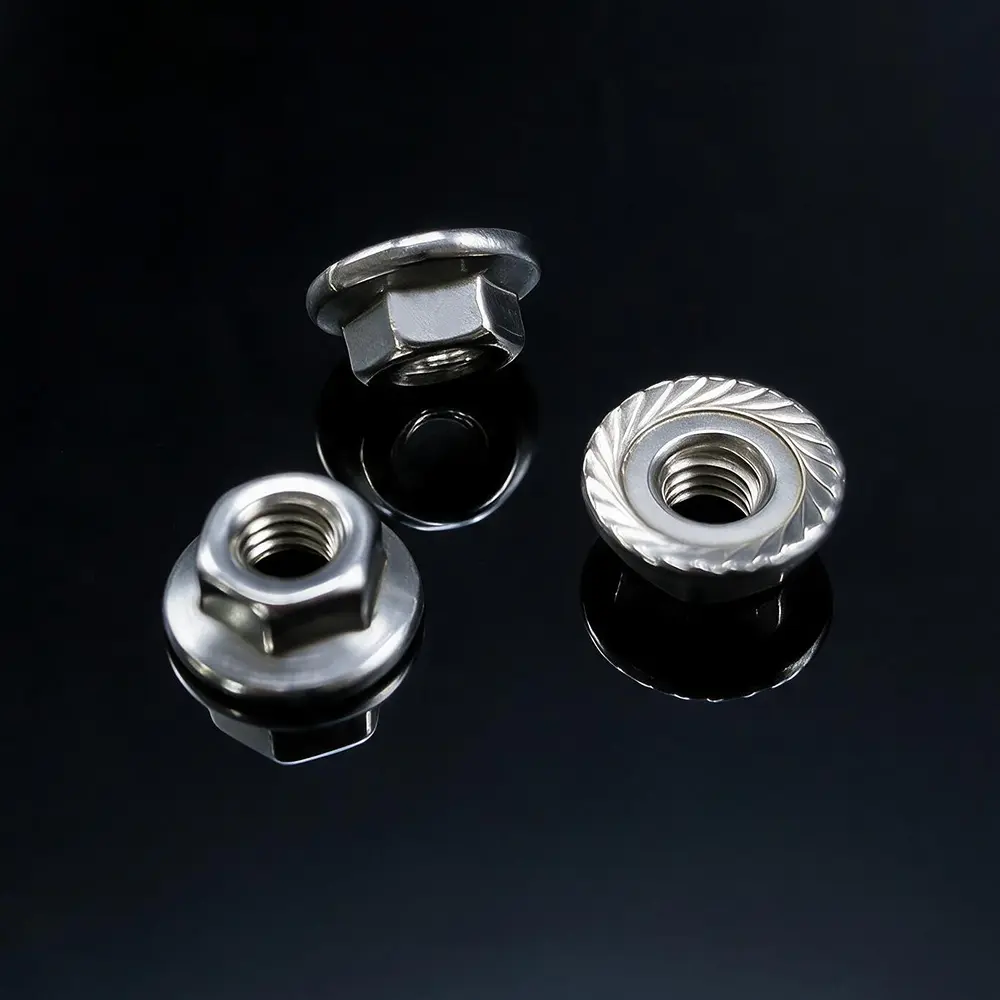

- عملکرد ضد لرزش: مهره های فلنج دندانه دار (که اغلب به آن مهره های ویز می گویند) دندان هایی را روی سطح یاتاقان قرار می دهند که در سطح جفت گیری گاز می گیرند و یک عمل قفل مکانیکی ایجاد می کنند که در برابر لق شدن تحت ارتعاش مقاومت می کند. مهره های فلنج صاف این جلوه قفل را ارائه نمی دهند.
- آسیب سطحی: مهره های فلنج دندانه دار می توانند به سطوح رنگ شده، آنودایز شده یا نرم آسیب بزنند. برای کاربردهای تمام شده یا لوازم آرایشی، مهره های فلنجی صاف یا مهره های شش گوش استاندارد با واشر ترجیح داده می شوند.
5. تولید و چشم انداز کیفیت
هندسه ثابت فلنج و تلورانس های تولید کنترل شده برای دستیابی به مزایای توزیع بار مهره های سر فلنج ضروری است. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) یک شرکت خانوادگی تحت شرکت SEA Monies Metal Co., Ltd. است که 20 سال تجربه خانوادگی و میراث کیفیت در تولید فلز را به ارث برده است. با تکیه بر ظرفیت تولید قوی Shengzhao Metal و مزایای زنجیره تامین، ما در تحقیق و توسعه، تولید و فروش جهانی محصولات فلزی با کیفیت بالا تخصص داریم. با پایبندی به پیگیری خانواده برای دقت، نگرش کاری سخت و تعهد طولانی مدت، ما محصولات و خدمات پایدار و قابل اعتماد را به مشتریان در سراسر جهان ارائه می دهیم.
با بهره گیری از قابلیت های تحقیق و توسعه و تولید قوی کارخانه، ما در پرچ ها، پیچ ها، مهره ها، واشرها، پین ها، پیچ ها و قطعات سفارشی مختلف غیر استاندارد با استحکام بالا تخصص داریم. محدوده محصولات ما موادی از جمله فولاد ضد زنگ، فولاد آلیاژی، آلیاژ آلومینیوم، مس و آلیاژهای خاص را پوشش میدهد و از فرآیندهایی مانند سرد کردن، فورج گرم و ماشینکاری CNC استفاده میکند. محصولات ما به بیش از 25 کشور صادر می شود و به بیش از 200 مشتری خدمات ارائه می دهد.
Chance & Union متعهد به اتصال یکپارچه "تولید شده در چین" با بازار بین المللی است و به مشتریان جهانی راه حل های اتصال یک مرحله ای از تحقیق و توسعه تا تولید انبوه را از طریق فناوری حرفه ای و کیفیت استثنایی ارائه می دهد.
6. سوالات متداول (سؤالات متداول)
- Q1: آیا مهره سر فلنج به طور کامل نیاز به واشر سخت شده را جایگزین می کند؟
پاسخ: در بیشتر کاربردها، بله، زیرا فلنج ناحیه باربری بزرگ تری را فراهم می کند و بار را به طور موثر توزیع می کند. با این حال، برای مواد بسیار نرم، سوراخهای شکافدار یا جایی که سطح اتصال نامنظم است، ممکن است واشر سختشده برای جلوگیری از جاسازی و اطمینان از توزیع یکنواخت بار لازم باشد. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) می تواند پیکربندی مناسب را بر اساس طرح و متریال مفصل خاص شما توصیه کند. - Q2: چرا داده های تنش تماسی نشان می دهد که مهره شش گوش با واشر عملکرد بهتری نسبت به مهره سر فلنج برای برخی از اندازه ها دارد؟
A: داده ها منعکس کننده تنش تماس در سطح یاتاقان هستند. یک واشر سخت شده با اندازه مناسب گاهی اوقات می تواند بار را موثرتر از فلنج مهره توزیع کند، به خصوص اگر هندسه فلنج تماس تمام وجه ایجاد نکند. مشاهده شده است که واشر تخت استاندارد، هنگامی که با پیچ استفاده می شود، در آزمایش های خاص تنش را به طور یکنواخت تر از فلنج توزیع می کند. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) می تواند توصیه ها و داده های محصول خاصی را برای برنامه شما ارائه دهد. - Q3: تفاوت عملکرد اصلی بین مهره فلنج دندانه دار و مهره فلنج صاف چیست؟
پاسخ: مهرههای فلنج دندانهدار با گاز گرفتن سطح جفتگیری که در برابر شل شدن تحت ارتعاش مقاومت میکند، عمل قفل مکانیکی را ایجاد میکنند. مهره های فلنج صاف بار را بدون علامت گذاری روی سطح توزیع می کنند و در جاهایی استفاده می شوند که سطح باید حفظ شود. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) هر دو نوع را ارائه می دهد و می تواند بهترین انتخاب را برای شرایط مونتاژ شما راهنمایی کند.
مهره فلنج DIN 6923 در مقابل مهره شش گوش با واشر DIN 934: چگونه قطر فلنج و تحمل خروجی بر احتباس پیش بار از طریق مقاومت در برابر فشار تماس و جاسازی تأثیر می گذارد؟
انتخاب بین الف مهره فلنج DIN 6923 و مهره شش گوش DIN 934 با واشر جداگانه یک تصمیم مهم در طراحی اتصالات پیچ و مهره ای است. در حالی که هدف هر دو پیکربندی توزیع تنش یاتاقان و مقاومت در برابر تعبیه است، تفاوتهای هندسی و تحمل آنها منجر به تفاوتهای قابل اندازهگیری در توزیع تنش تماس و در نتیجه حفظ پیشبار میشود. این مقاله بررسی میکند که چگونه قطر بیرونی فلنج (dw) و تحمل خروج مهره DIN 6923 به رفتارهای مکانیکی متمایز تبدیل میشود.
1. مقایسه ابعادی: مهره فلنج DIN 6923 در مقابل مهره شش گوشه DIN 934 با واشر
فلنج یکپارچه مهره DIN 6923 یک هندسه سطح یاتاقان مشخص و ثابت را ارائه می دهد. در مقابل، مهره DIN 934 به یک واشر جداگانه متکی است که تحملهای اضافی و تنوع مونتاژ را معرفی میکند. جدول زیر ابعاد سطح بلبرینگ کلید را برای اندازه های M10 و M16 مقایسه می کند.
| پارامتر | مهره فلنج DIN 6923 (M10) | واشر مهره شش گوش DIN 934 (M10) | مهره فلنج DIN 6923 (M16) | واشر مهره شش گوش DIN 934 (M16) |
|---|---|---|---|---|
| قطر یاتاقان خارجی (dw) min | 19.6 میلی متر | ~ 18.0 میلی متر (واشر OD) | 31.9 میلی متر | ~30.0 میلی متر (OD واشر) |
| حداکثر قطر بلبرینگ داخلی (da) | 10.8 میلی متر | ~11.0 میلی متر (شناسه واشر) | 17.3 میلی متر | ~ 17.0 میلی متر (شناسه واشر) |
| منطقه تحمل | ~214 میلی متر مربع | ~ 160 میلی متر مربع | ~ 560 میلی متر مربع | ~480 میلی متر مربع |
| تحمل خروج (محور رو به رو) | بر اساس ISO 4759-1 | واشر انباشته تحمل را اضافه می کند | بر اساس ISO 4759-1 | واشر انباشته تحمل را اضافه می کند |
منبع داده: ابعاد DIN 6923 از اتصال دهنده های Westfield.
2. تماس با توزیع استرس: آنچه که تحقیقات نشان می دهد
تحقیقات تجربی و FEM ویژگیهای مهم توزیع فشار تحمل زیر مهرههای فلنج را نشان دادهاند.
- توزیع شعاعی غیر یکنواخت: آزمایشات فوتوالاستیک سه بعدی نشان داده است که توزیع فشار روی سطح یاتاقان مهره های فلنج شش ضلعی یکنواخت نیست. فشار در قسمت داخلی فلنج متمرکز می شود، در حالی که فشار در قسمت بیرونی تقریباً به صفر کاهش می یابد. این بدان معناست که ناحیه باربر موثر کوچکتر از سطح فلنج کامل است.
- توزیع نامتقارن: همین تحقیق نشان می دهد که توزیع تنش در اتصال پیچ و توزیع فشار روی سطح یاتاقان مهره فلنج به صورت محوری نامتقارن است، که مربوط به شکل نامتقارن قسمت رزوه شده است. این عدم تقارن به مکانیسم شل شدن کمک می کند.
- جلوه های هندسه فلنج: تجزیه و تحلیل FEM الاستو پلاستیک تأیید کرده است که ضخامت فلنج و زاویه شیب فلنج به طور قابل ملاحظه ای بر توزیع تنش تماسی و مجموعه دائمی (تعبیه) در سطح یاتاقان تأثیر می گذارد. یک هندسه فلنج به خوبی طراحی شده می تواند تمرکز تنش را در لبه داخلی کاهش دهد.
برای یک مهره شش گوش استاندارد با واشر، فشار تماس نیز غیریکنواخت است، اما وجود واشر جداگانه متغیرهای اضافی را معرفی می کند: واشر ممکن است کاملاً در مرکز قرار نگیرد و تغییر شکل آن تحت بار می تواند بر روی پروفایل فشار تأثیر بگذارد.
3. Embedment و Preload Retention
جاسازی - تغییر شکل پلاستیک موضعی سطح یاتاقان در زیر مهره یا واشر - یکی از دلایل اصلی از دست دادن بار پیش بار پس از سفت شدن است.
- مهره فلنج DIN 6923: ناحیه یاتاقان بزرگتر مهره فلنج تنش تماس را برای یک پیش بار مشخص کاهش می دهد و در نتیجه عمق جاسازی را کاهش می دهد. با این حال، از آنجا که فشار در نزدیکی لبه داخلی فلنج متمرکز می شود، کاهش تنش کمتر از یک محاسبه ساده نسبت مساحت است. استفاده از فلنج دندانه دار (با دندانه) می تواند قفل شدن را با گاز گرفتن در سطح جفت بهبود بخشد، اما این نیز آسیب سطح را افزایش می دهد و ممکن است قابلیت استفاده مجدد از اتصال را کاهش دهد.
- مهره شش گوش با واشر DIN 934: یک واشر سخت شده که به درستی مشخص شده باشد، با جلوگیری از جاسازی و توزیع یکنواخت بار، می تواند بار اتصال را 30 تا 50 درصد در مقایسه با عدم واشر افزایش دهد. با این حال، اثربخشی به سختی، ضخامت و تراز واشر بستگی دارد. واشر خیلی نازک بار را به OD خود تقسیم نمی کند و برخی از مزایای آن را خنثی می کند.
4. تولید و چشم انداز کیفیت
هندسه ثابت فلنج و تلورانس های تولید کنترل شده برای دستیابی به مزایای توزیع بار مهره های سر فلنج ضروری است. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) یک شرکت خانوادگی تحت شرکت SEA Monies Metal Co., Ltd. است که 20 سال تجربه خانوادگی و میراث کیفیت در تولید فلز را به ارث برده است. با تکیه بر ظرفیت تولید قوی Shengzhao Metal و مزایای زنجیره تامین، ما در تحقیق و توسعه، تولید و فروش جهانی محصولات فلزی با کیفیت بالا تخصص داریم. با پایبندی به پیگیری خانواده برای دقت، نگرش کاری سخت و تعهد طولانی مدت، ما محصولات و خدمات پایدار و قابل اعتماد را به مشتریان در سراسر جهان ارائه می دهیم.
با بهره گیری از قابلیت های تحقیق و توسعه و تولید قوی کارخانه، ما در پرچ ها، پیچ ها، مهره ها، واشرها، پین ها، پیچ ها و قطعات سفارشی مختلف غیر استاندارد با استحکام بالا تخصص داریم. محدوده محصولات ما موادی از جمله فولاد ضد زنگ، فولاد آلیاژی، آلیاژ آلومینیوم، مس و آلیاژهای خاص را پوشش میدهد و از فرآیندهایی مانند سرد کردن، فورج گرم و ماشینکاری CNC استفاده میکند. محصولات ما به بیش از 25 کشور صادر می شود و به بیش از 200 مشتری خدمات ارائه می دهد.
Chance & Union متعهد به اتصال یکپارچه "تولید شده در چین" با بازار بین المللی است و به مشتریان جهانی راه حل های اتصال یک مرحله ای از تحقیق و توسعه تا تولید انبوه را از طریق فناوری حرفه ای و کیفیت استثنایی ارائه می دهد.
5. Frequently Asked Questions (FAQ)
- Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) می تواند پیکربندی مناسب را بر اساس طرح و متریال مفصل خاص شما توصیه کند. - Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) ensures precise flange geometry to optimize load distribution. - Q3: What is the effect of flange slope angle on preload retention?
A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
