جلوگیری از کنده شدن نخ در اتصالات ساختاری: کنترل هم افزایی بار اثبات و سختی برای مهره های DH درجه ASTM A563 با پیچ و مهره ASTM A490
در اتصالات سازه ای فولادی، یکپارچگی اتصال پیچی به یک اصل اساسی بستگی دارد: مهره باید حداقل به اندازه پیچ و مهره محکم باشد. برای پیچ و مهره های ASTM A490 با استحکام بالا (حداقل استحکام کششی 150 ksi)، مهره جفت مشخص شده ASTM A563 درجه DH است. مهره ناهماهنگ یا درجه پایین تر یک "پیوند ضعیف" ایجاد می کند که در آن رزوه های مهره می توانند قبل از اینکه پیچ به ظرفیت بار کامل خود برسد جدا شوند - یک حالت خرابی پنهان که می تواند منجر به شکست فاجعه بار مفصل شود. این مقاله توضیح می‌دهد که چگونه کنترل هم‌افزایی بار اثبات و سختی تضمین می‌کند که جداسازی نخ رخ نمی‌دهد.
1. تطبیق قدرت: اصل اصلی
انتخاب درجه صحیح مهره اولین خط دفاعی در برابر کنده شدن نخ است. پیچ و مهره های ASTM A490 از جمله پیچ و مهره های سازه ای با بالاترین استحکام موجود هستند و به مهره ای با استحکام متناسب نیاز دارند.
| درجه پیچ | حداقل مقاومت کششی | آجیل پیشنهادی (ساده) | استرس بار ثابت مهره |
|---|---|---|---|
| ASTM A490 (نوع 1) | 150000 psi | ASTM A563 درجه DH | 175000 psi |
| ASTM A490 (گالوانیزه) | 150000 psi | ASTM A563 درجه DH (Lubricated) | 150000 psi |
| ASTM A490 (نوع 3، هوازدگی) | 150000 psi | ASTM A563 درجه DH3 | 175000 psi |
2. بار اثبات: ضمانت کمی در برابر سلب کردن
بار اثبات، بار کششی محوری مشخص شده ای است که مهره باید بدون جدا شدن رزوه یا تغییر شکل دائمی تحمل کند. برای مهره ASTM A563 درجه DH، تنش بار اثبات برای مهره های ساده (بدون روکش) 175000 psi است.
- هدف طراحی: بار ثابت مهره از حداقل استحکام کششی پیچ بیشتر است (150000 psi برای A490). این تضمین می کند که تحت بار طراحی پیچ، مهره از بین نمی رود. اگر از مهره درجه پایین (مثلاً درجه C) استفاده شود، بار ثابت مهره کمتر می شود و این خطر را ایجاد می کند که رزوه های مهره قبل از رسیدن پیچ به ظرفیت تعیین شده خود از بین بروند.
- اتصال دهنده های پوشش دار: برای مجموعه های ساختاری گالوانیزه گرم، تنش بار اثبات برای مهره های درجه DH به 150000 psi کاهش می یابد. این کاهش به دلیل تغییرات ابعادی و اثرات اصطکاک پوشش روی است. مهره‌های DH گالوانیزه نیز برای به حداقل رساندن ضربه زدن در هنگام مونتاژ باید روغن کاری شوند.
3. سختی: حفاظت در سطح مواد
سختی (Rockwell C, HRC) دومین پارامتر کنترل حیاتی است. این تضمین می کند که مواد مهره دارای استحکام و شکل پذیری لازم برای مقاومت در برابر تغییر شکل تحت بار است. مهره های درجه DH ASTM A563 برای دستیابی به محدوده سختی مشخصی خاموش و گرم می شوند.
| درجه آجیل | محدوده سختی (HRC) | هدف |
|---|---|---|
| ASTM A563 درجه DH | C24 - C38 | استحکام کافی برای پاسخگویی به بار مقاوم را تضمین می کند، در حالی که انعطاف پذیری کافی برای جلوگیری از شکستگی شکننده را حفظ می کند. |
| ASTM A563 درجه C | B78 - C38 | حداقل سختی کمتر؛ مناسب برای پیچ های A325 اما برای A490 کافی نیست. |
- استحکام و شکل پذیری کافی: حداقل سختی C24 تضمین می کند که مهره دارای استحکام مواد برای پاسخگویی به بار مقاوم است. حداکثر سختی C38 از شکننده شدن بیش از حد مهره جلوگیری می کند، که می تواند منجر به شکستگی تحت بارگذاری شوک یا در حین نصب شود.
- سازگاری با سختی پیچ: پیچ و مهره های ASTM A490 دارای محدوده سختی C33-C38 هستند. محدوده سختی مهره Grade DH (C24-C38) به گونه ای طراحی شده است که سازگار باشد، و تضمین می کند که تحت بار، رزوه های هر دو جزء به روشی قابل پیش بینی و کنترل شده تغییر شکل می دهند، و خطر داغ شدن یا کنده شدن نخ را کاهش می دهد.
4. اثر هم افزایی: بار اثبات و سختی با هم کار می کنند
بار اثبات و سختی الزامات مستقلی نیستند. آنها دو روی یک سکه مهندسی هستند. تست بار اثباتی تأیید می کند که مجموعه مهره می تواند بار مشخص شده را بدون خرابی تحمل کند. تست سختی تایید می کند که ریزساختار ماده به درستی تحت عملیات حرارتی قرار گرفته است تا استحکام لازم برای آن بار اثباتی را فراهم کند. یک مهره از نظر تئوری می‌تواند نیاز بار اثبات را با ماده‌ای که خیلی سخت (شکننده) یا خیلی نرم (مستعد تغییر شکل) است برآورده کند، اما محدوده سختی تضمین می‌کند که مهره هم از استحکام لازم و هم شکل‌پذیری لازم برای سرویس طولانی‌مدت قابل اعتماد برخوردار باشد.
5. تولید و چشم انداز کیفیت

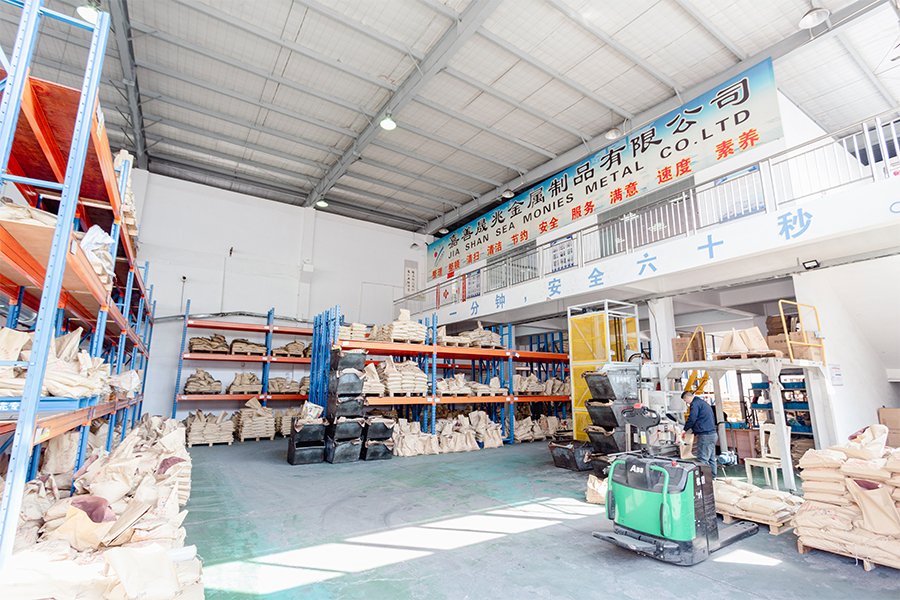

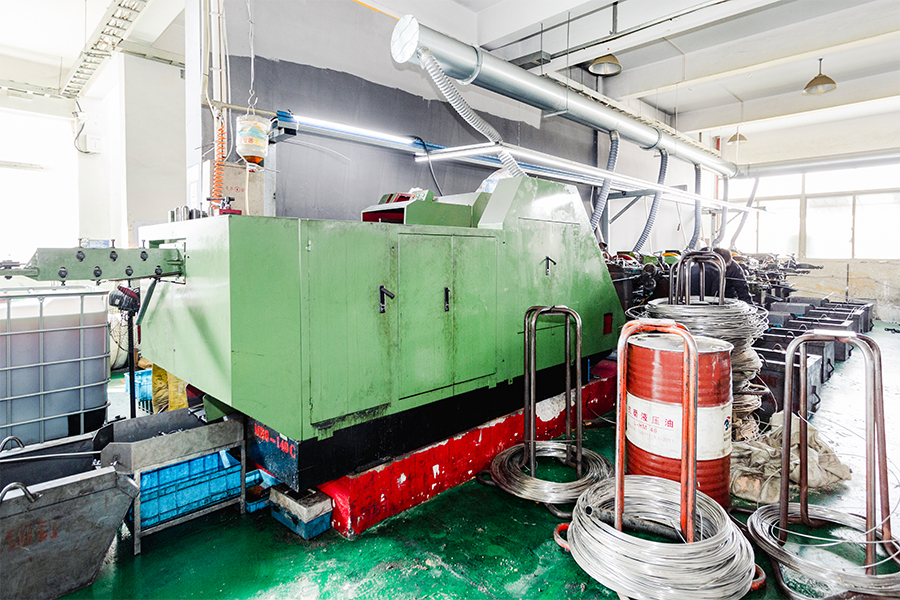

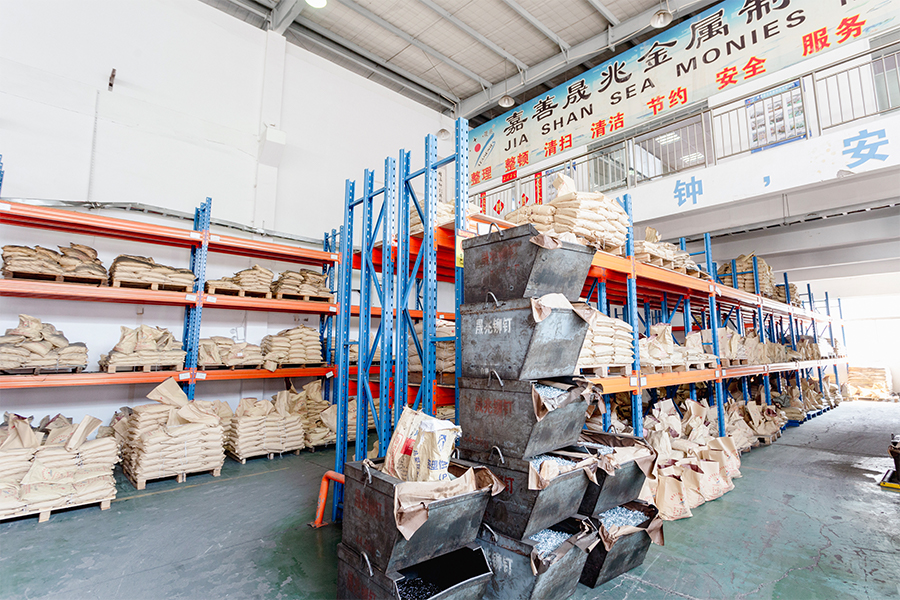

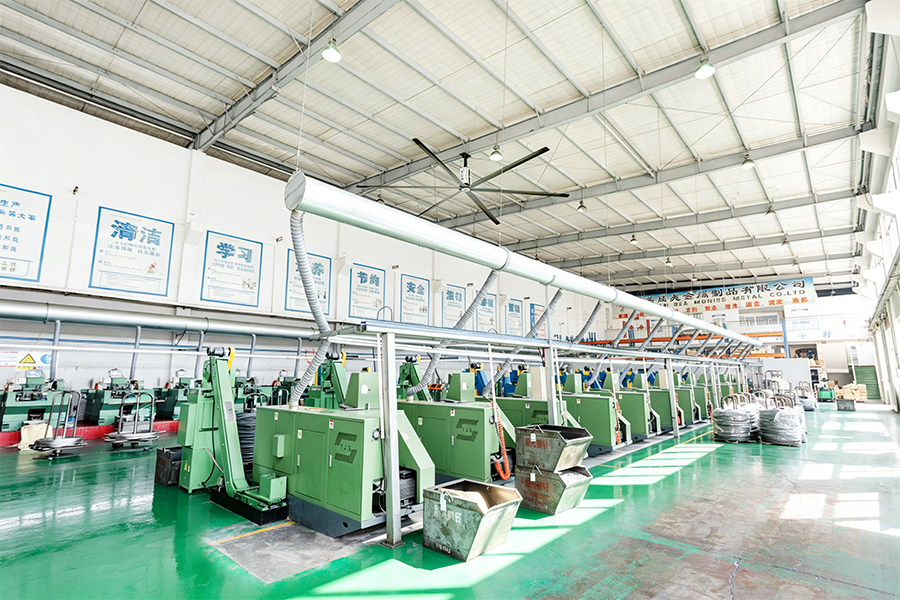

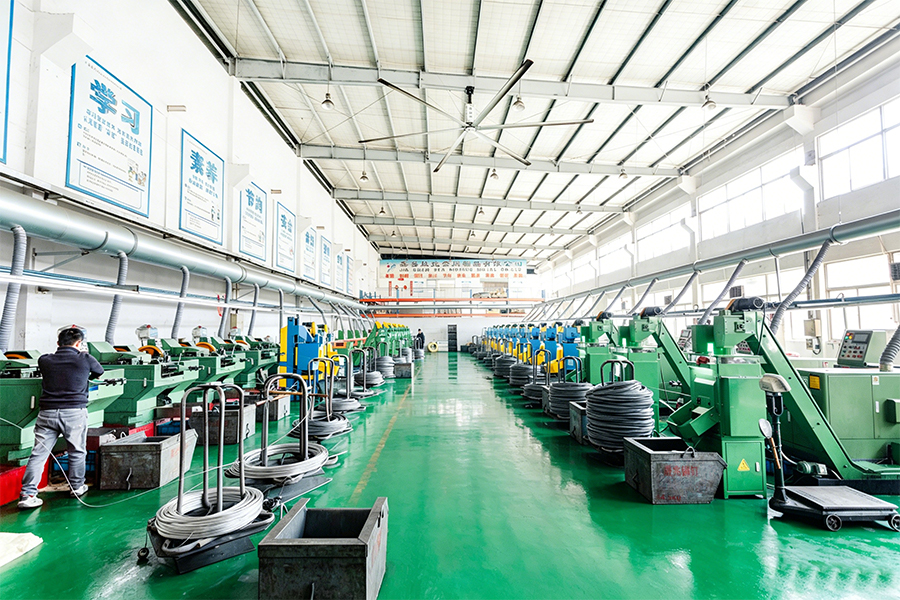

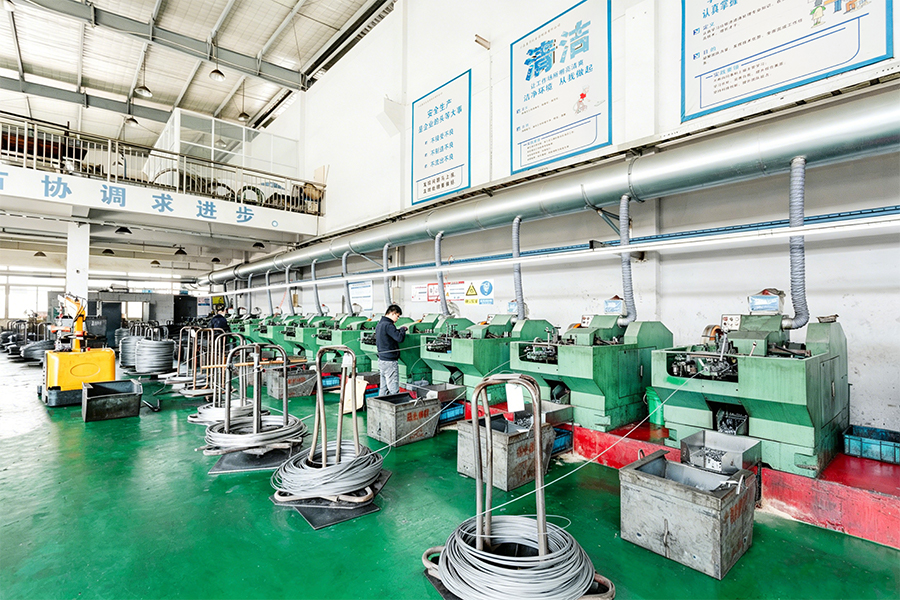

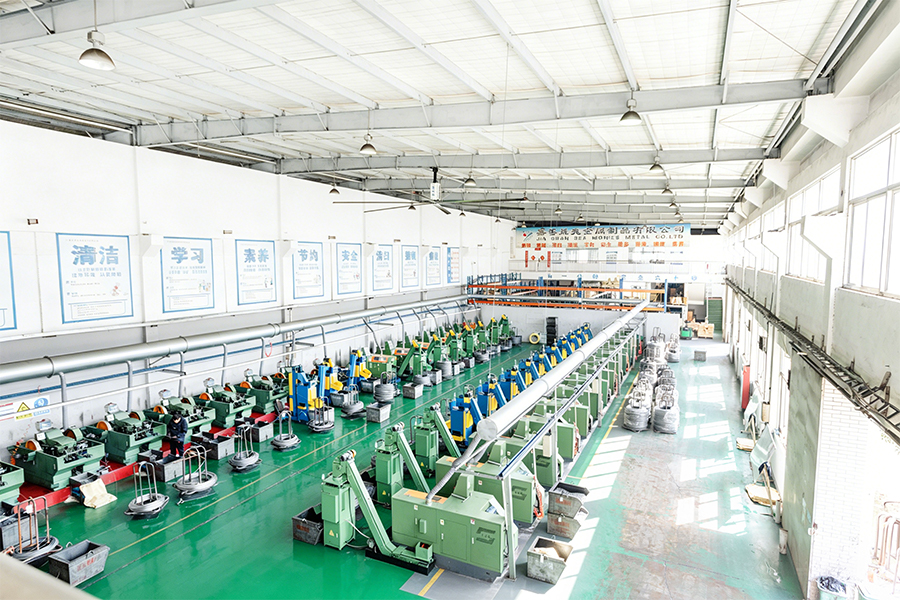

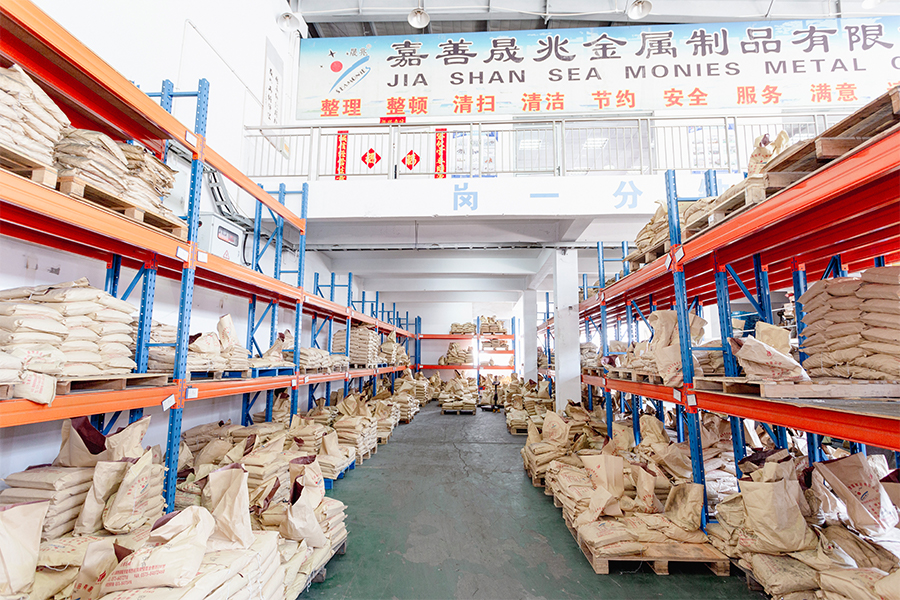

دستیابی مداوم به مشخصات بار اثبات و سختی مستلزم کنترل دقیق انتخاب مواد، عملیات حرارتی و فرآیندهای تولید است. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) یک شرکت خانوادگی تحت شرکت SEA Monies Metal Co., Ltd. است که 20 سال تجربه خانوادگی و میراث کیفیت در تولید فلز را به ارث برده است. با تکیه بر ظرفیت تولید قوی Shengzhao Metal و مزایای زنجیره تامین، ما در تحقیق و توسعه، تولید و فروش جهانی محصولات فلزی با کیفیت بالا تخصص داریم. ما با پایبندی به پیگیری خانواده برای دقت، نگرش کاری دقیق و تعهد بلندمدت، محصولات و خدمات پایدار و قابل اعتماد را به مشتریان در سراسر جهان ارائه می دهیم.

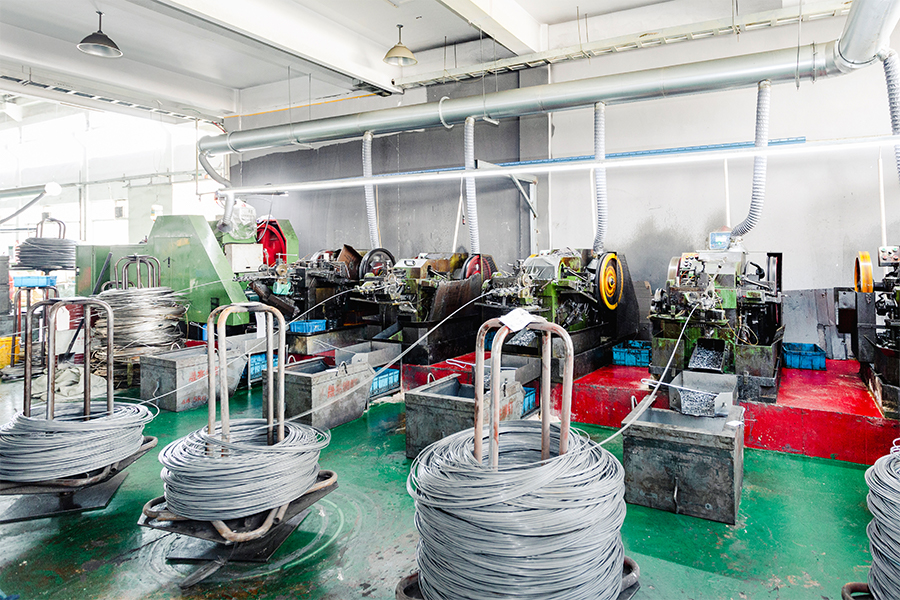

با بهره گیری از قابلیت های تحقیق و توسعه و تولید قوی کارخانه، ما در پرچ ها، پیچ ها، مهره ها، واشرها، پین ها، پیچ ها و قطعات سفارشی مختلف غیر استاندارد با استحکام بالا تخصص داریم. محدوده محصولات ما موادی از جمله فولاد ضد زنگ، فولاد آلیاژی، آلیاژ آلومینیوم، مس و آلیاژهای خاص را پوشش می‌دهد و از فرآیندهایی مانند سرد کردن، آهنگری گرم و ماشین‌کاری CNC استفاده می‌کند. محصولات ما به بیش از 25 کشور صادر می شود و به بیش از 200 مشتری خدمات ارائه می دهد.
Chance & Union متعهد به اتصال یکپارچه "تولید شده در چین" با بازار بین المللی است و به مشتریان جهانی راه حل های اتصال یک مرحله ای از تحقیق و توسعه تا تولید انبوه را از طریق فناوری حرفه ای و کیفیت استثنایی ارائه می دهد. برای مهره های ساختاری ، ما گواهینامه های کامل تست مواد (MTCs) و گزارش های آزمایش بار اثبات را برای هر دسته ارائه می دهیم و از انطباق با الزامات ASTM A563 Grade DH اطمینان می دهیم.
6. سوالات متداول (سؤالات متداول)
- Q1: آیا می توانم از مهره ASTM A194 Grade 2H به جای مهره A563 Grade DH با پیچ A490 استفاده کنم؟
ج: بله. مهره های شش گوش سنگین ASTM A194 Grade 2H معادل قابل قبولی برای مهره های ASTM A563 Grade DH در نظر گرفته می شود و ممکن است به جای آنها استفاده شود. با این حال، برای کاربردهای پوشش داده شده، پوشش، اورتاپینگ، روانکاری و آزمایش ظرفیت چرخشی باید با الزامات ASTM A563 مطابقت داشته باشد. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) می تواند آجیل A563 DH و A194 2H را تامین کند و می تواند در مورد جایگزینی مناسب برای کاربرد خاص شما مشاوره دهد. - Q2: اگر از مهره درجه C با پیچ ASTM A490 استفاده کنم چه اتفاقی می افتد؟
پاسخ: این یک عدم تطابق است که یک پیوند ضعیف در مفصل ایجاد می کند. مهره درجه C دارای بار مقاوم و سختی کمتری نسبت به پیچ A490 است. تحت بار، احتمالاً رزوه‌های مهره قبل از اینکه پیچ به ظرفیت کششی کامل خود برسد از بین می‌رود و منجر به شکست پنهانی می‌شود که می‌تواند باعث از کار افتادن غیرمنتظره اتصال شود. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) قویاً توصیه می کند برای اطمینان از ایمنی سازه از قوانین تطبیق درجه مشخص شده پیروی کنید. - Q3: چگونه می توانم تأیید کنم که مهره درجه DH نیاز سختی را برآورده می کند؟
پاسخ: سختی از طریق آزمایش راکول (HRC) که بر روی یک نمونه نماینده از هر دسته تولید انجام می شود تأیید می شود. نتایج در گواهی آزمون مواد ثبت شده است. بازرسان میدانی همچنین ممکن است تست سختی قابل حمل را به عنوان بخشی از تضمین کیفیت انجام دهند، اگرچه یک بلوک تست کالیبره شده برای دقت توصیه می شود. شرکت ژجیانگ شانس و اتحادیه واردات و صادرات، با مسئولیت محدود. (Chance & Union) گزارش های تست سختی را با هر محموله برای تأیید انطباق ارائه می دهد.
